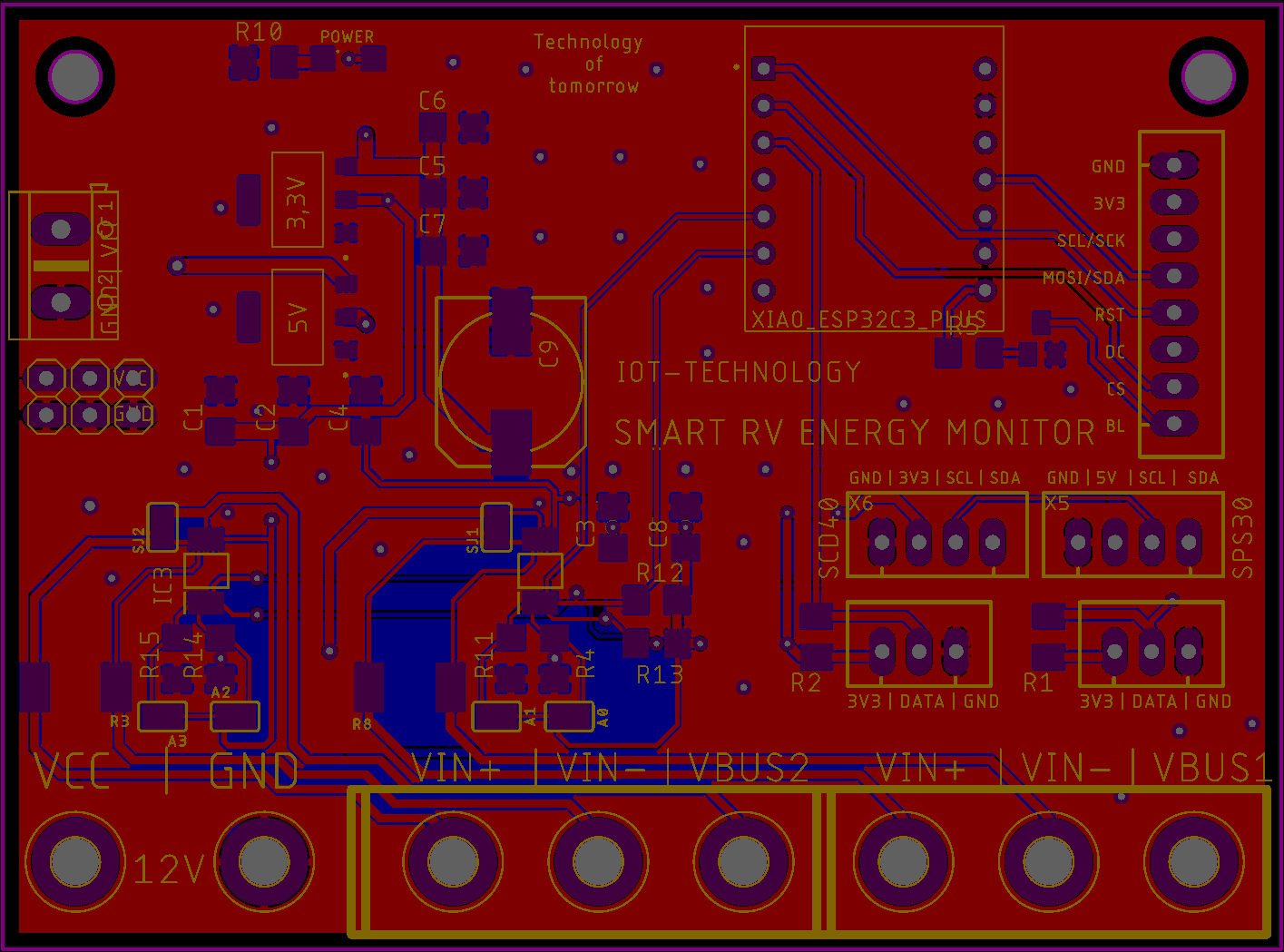

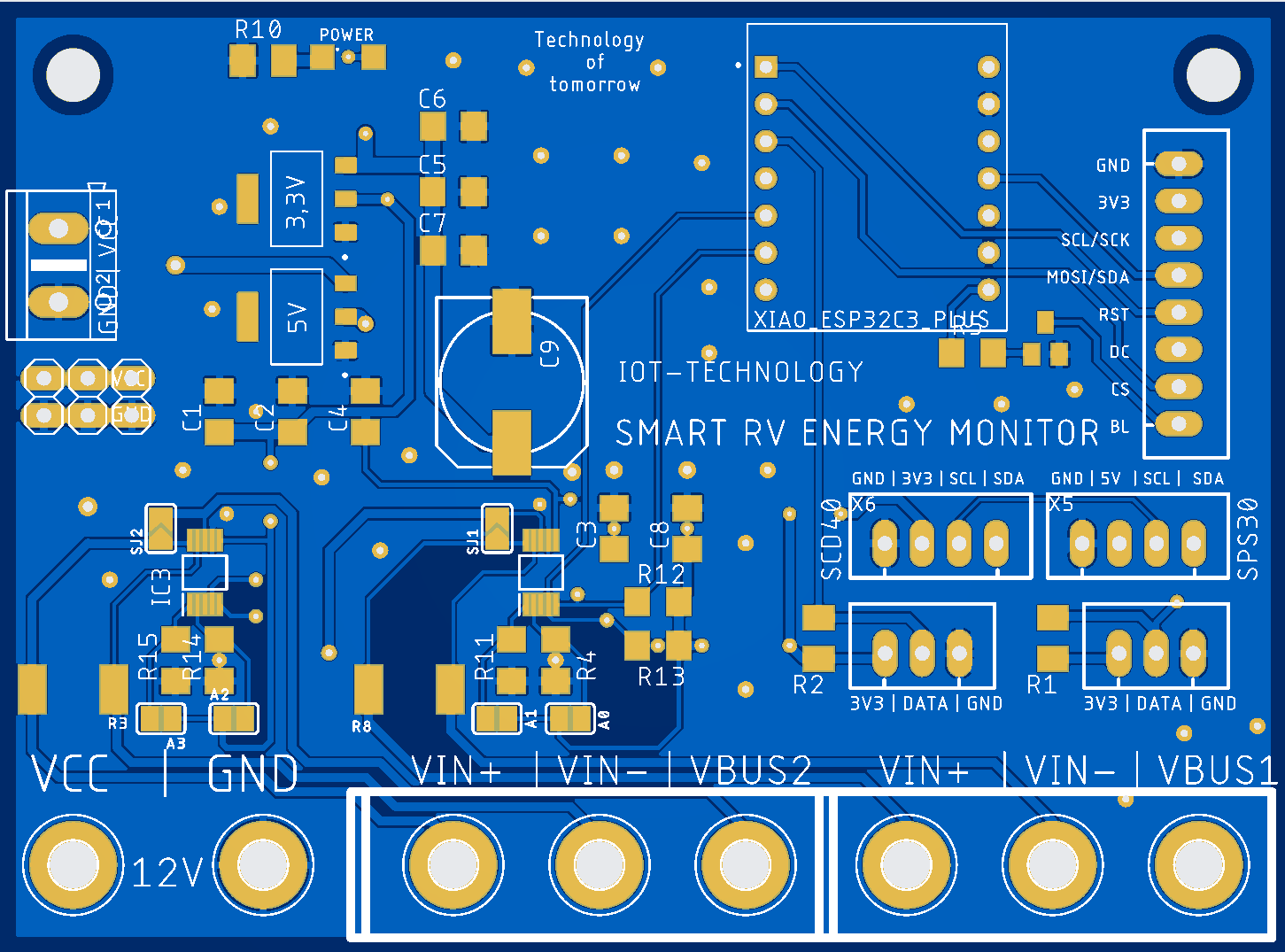

Caravaning Monitor — płytka Master

ESP32 INA228 SCD40 DS18B20 TFT 480×320 ESP-NOW MQTT Home Assistant Android

Produkcja

Opis projektu

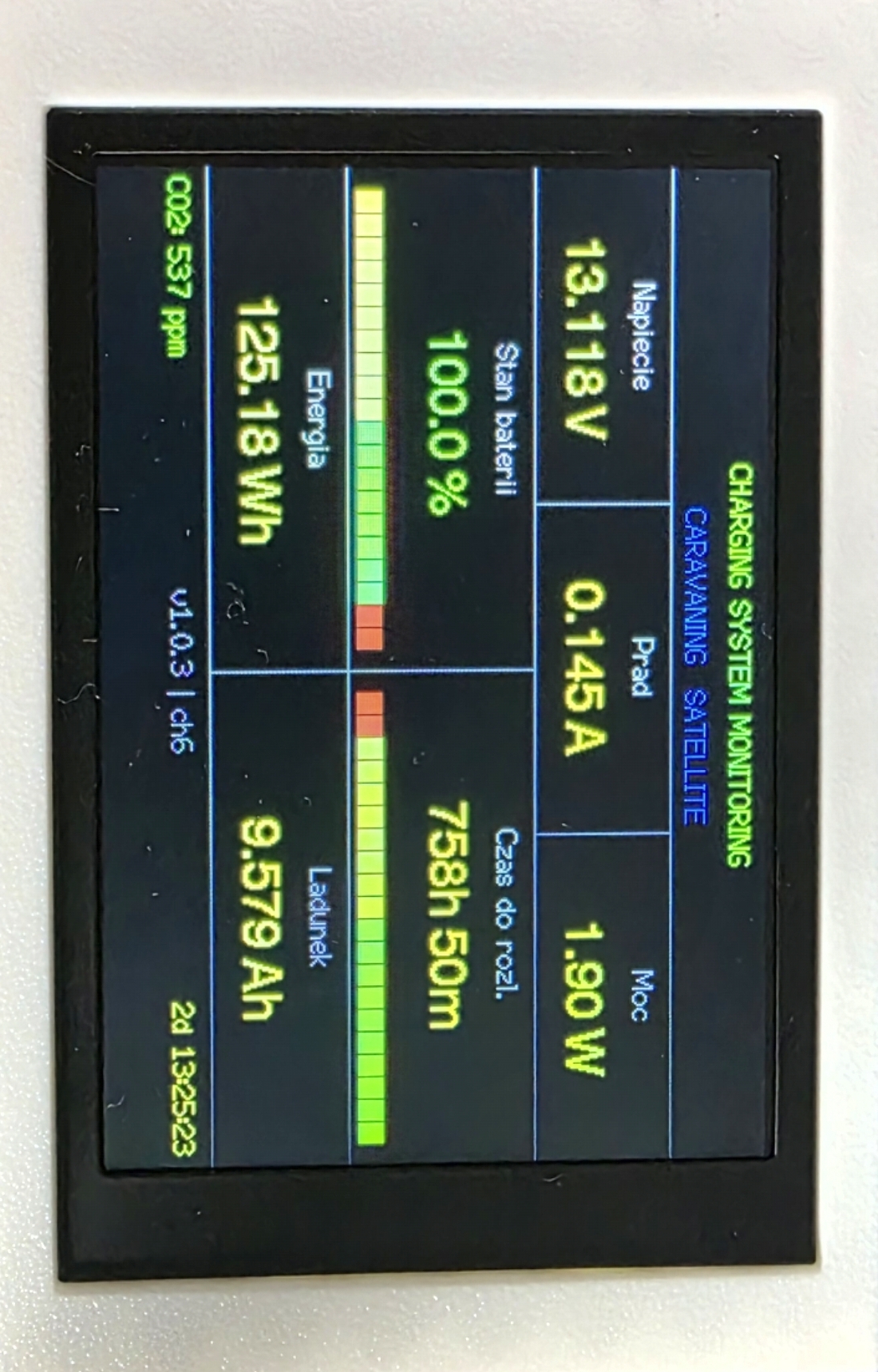

Zaawansowany system monitoringu elektrycznego i środowiskowego dla kampera. Płytka Master zbiera dane z czujnika napięcia, prądu i mocy (INA228 z bocznikiem 200A), stężenia CO₂, temperatury i wilgotności powietrza (SCD40) oraz dwóch czujników DS18B20 — prezentując wszystko w czasie rzeczywistym na kolorowym ekranie 480×320 px.

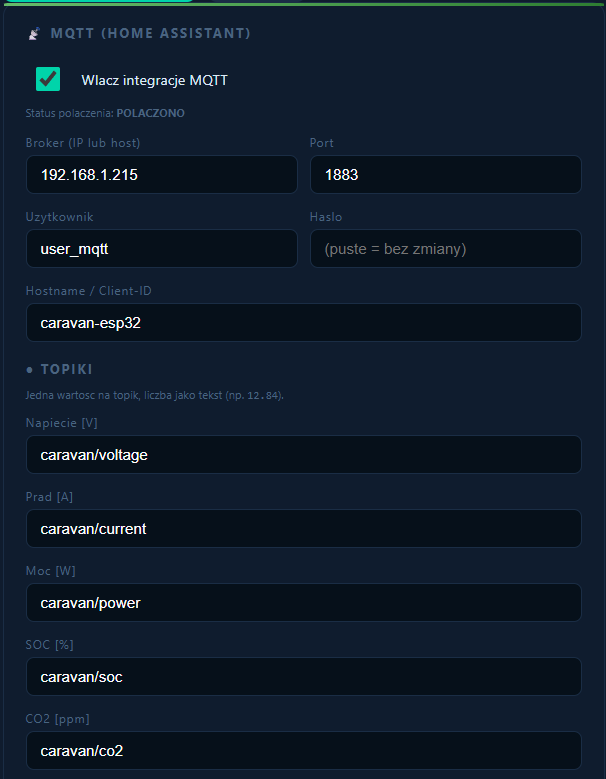

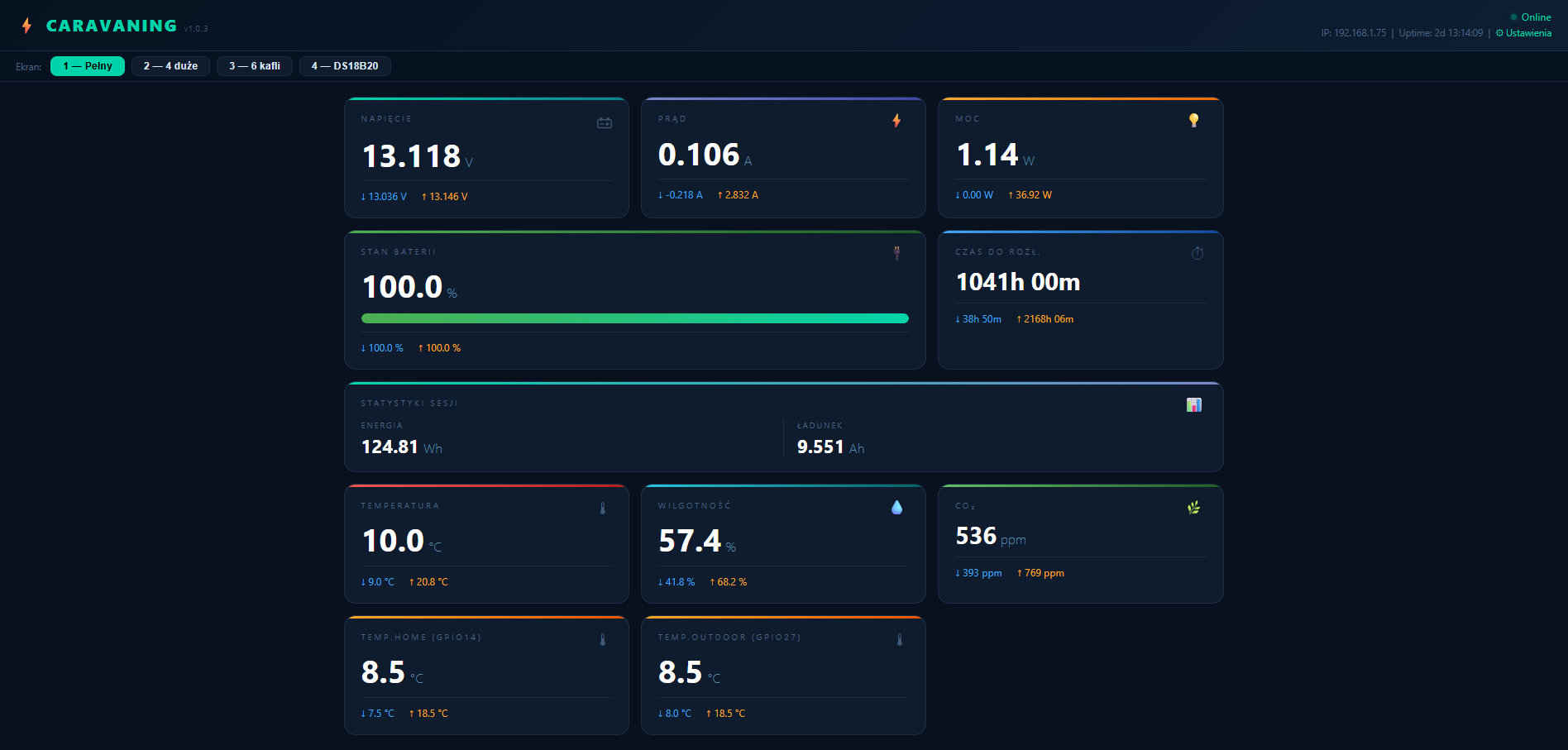

System działa autonomicznie (bez internetu) i integruje się z Home Assistant przez MQTT Discovery. Dane są jednocześnie udostępniane przez REST API dla aplikacji Android oraz przesyłane bezprzewodowo przez ESP-NOW do urządzenia Satelita montowanego w kabinie kierowcy. Alerty o krytycznych stanach akumulatora i CO₂ trafiają na telefon przez push notification.

Specyfikacja

Mikrokontroler	XIAO ESP32S3 Plus
Wyświetlacz	ST7796S 480×320 px, SPI 80 MHz
Czujnik V/I/P	INA228, bocznik FL-2C 200A/75mV
Czujnik CO₂/T/H	SCD40, I2C 400 kHz
Czujniki temp.	2× DS18B20, 1-Wire
Komunikacja	WiFi, ESP-NOW, MQTT 3.1.1, HTTP API
Zasilanie	12V DC → DC-DC buck → 5V → 3.3V LDO

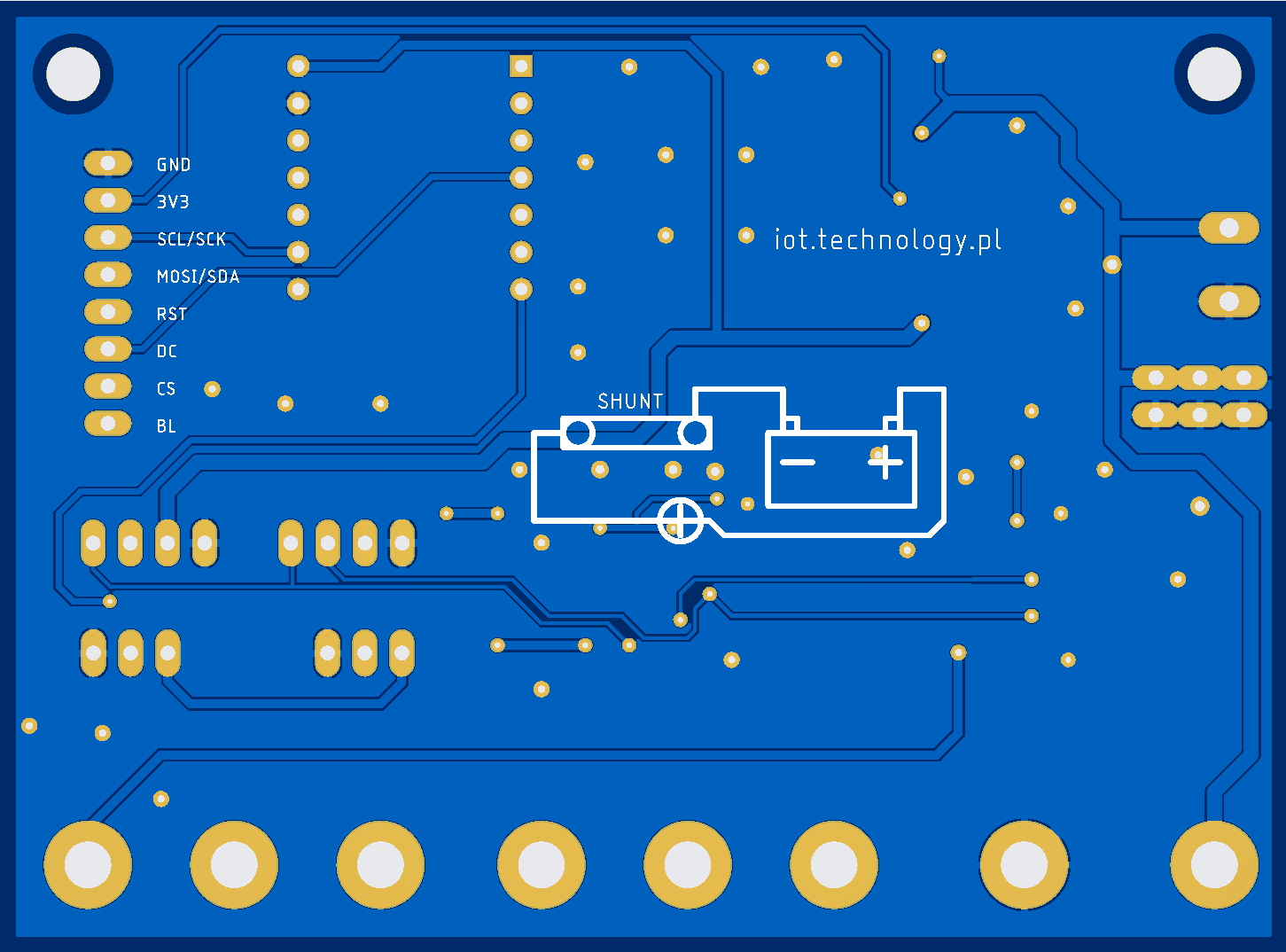

Warstwy PCB	2 (FR4, 1.6 mm)
Firmware	PlatformIO / Arduino, v1.0.3, OTA
Flash usage	64.7% (partition 1.9 MB app)

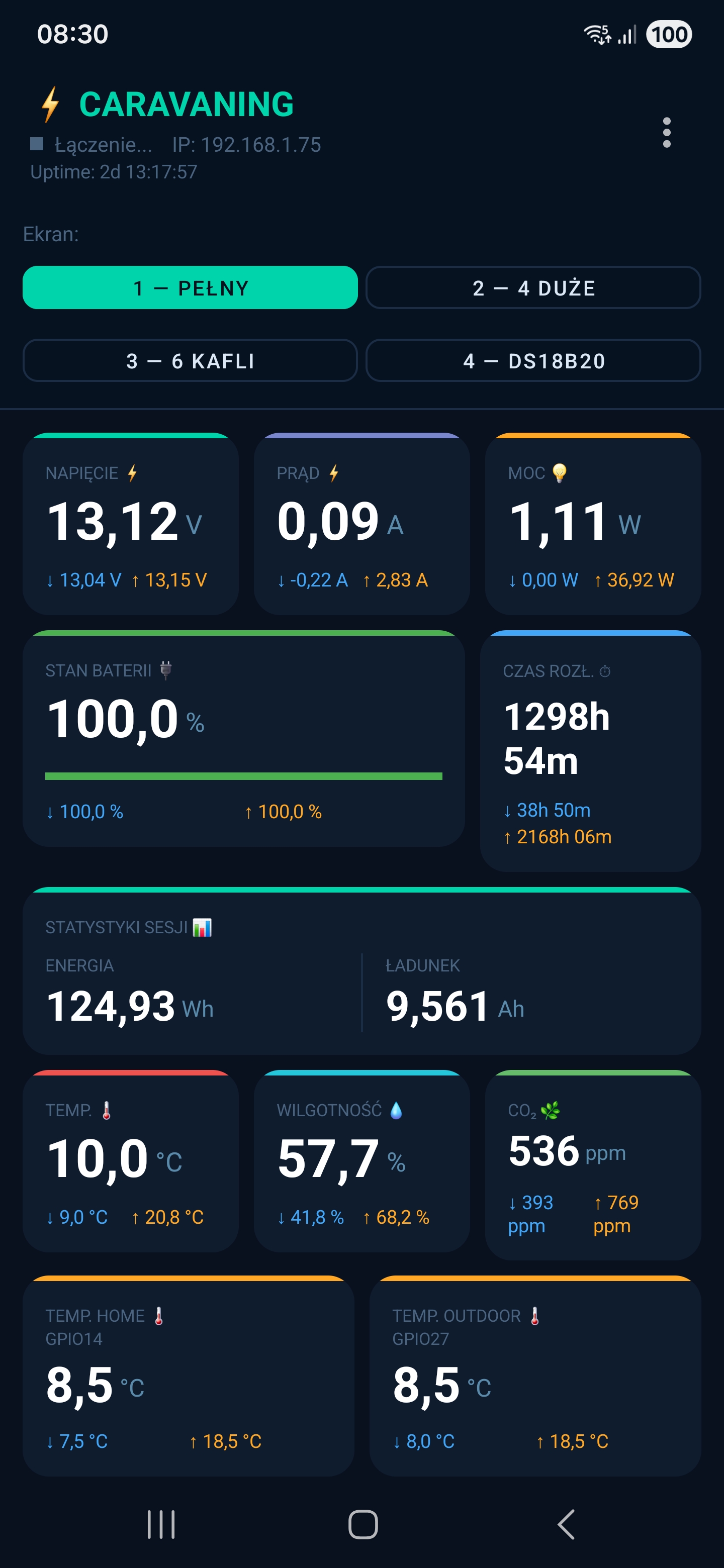

Aplikacja	Android (Kotlin), polling /json co 3 s
Powiadomienia	Push via ntfy.sh (bateria, CO₂, prąd)

Funkcjonalność

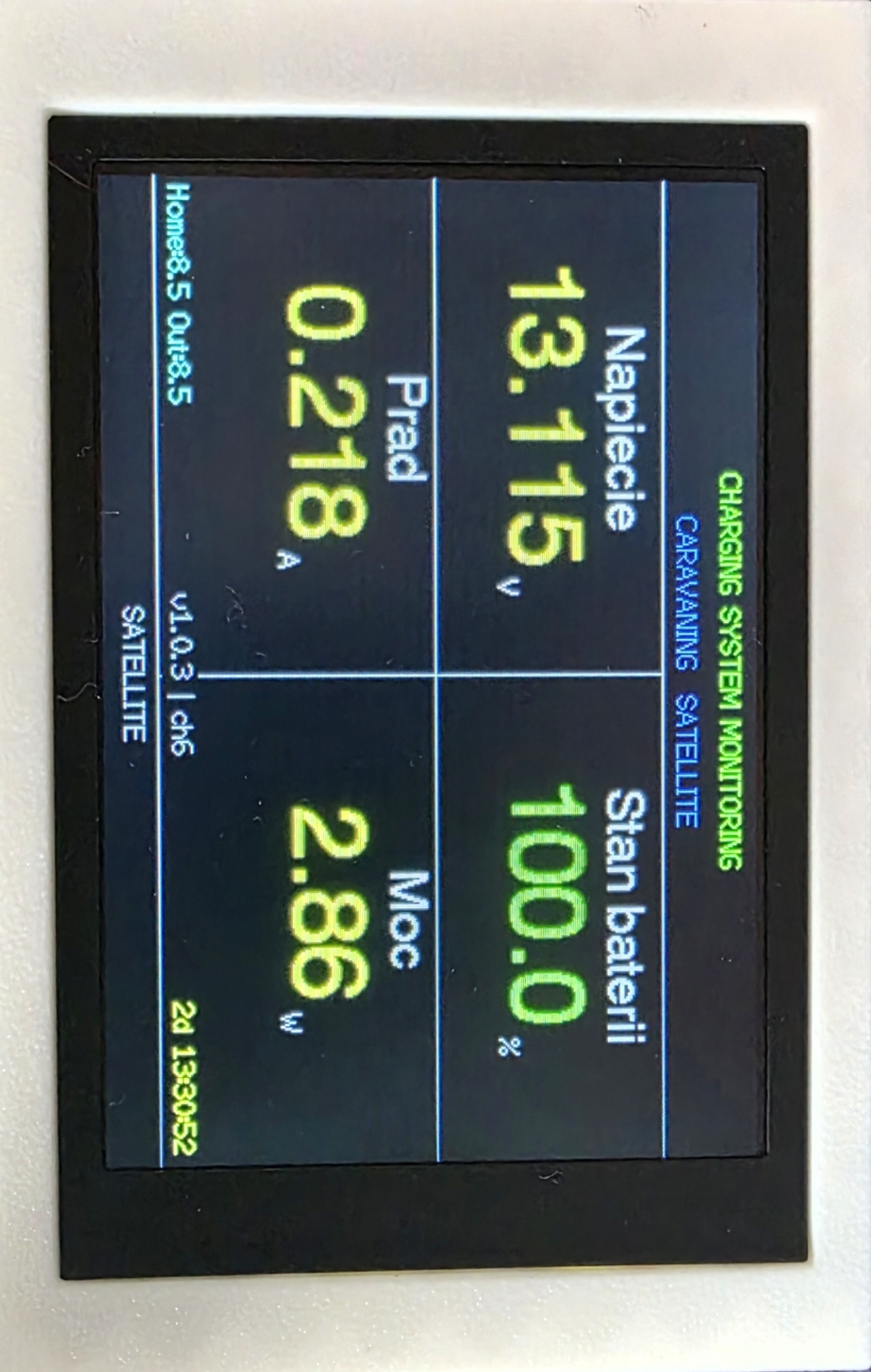

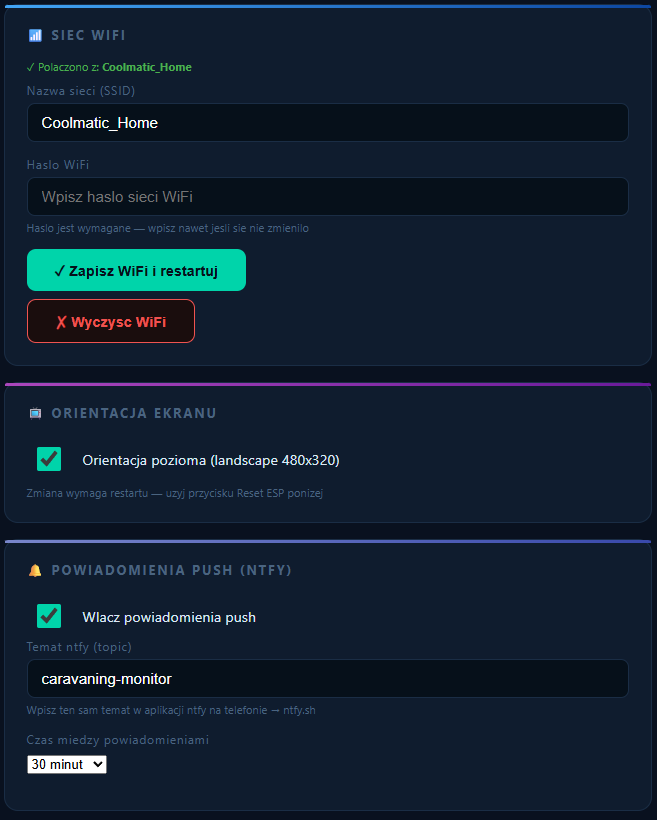

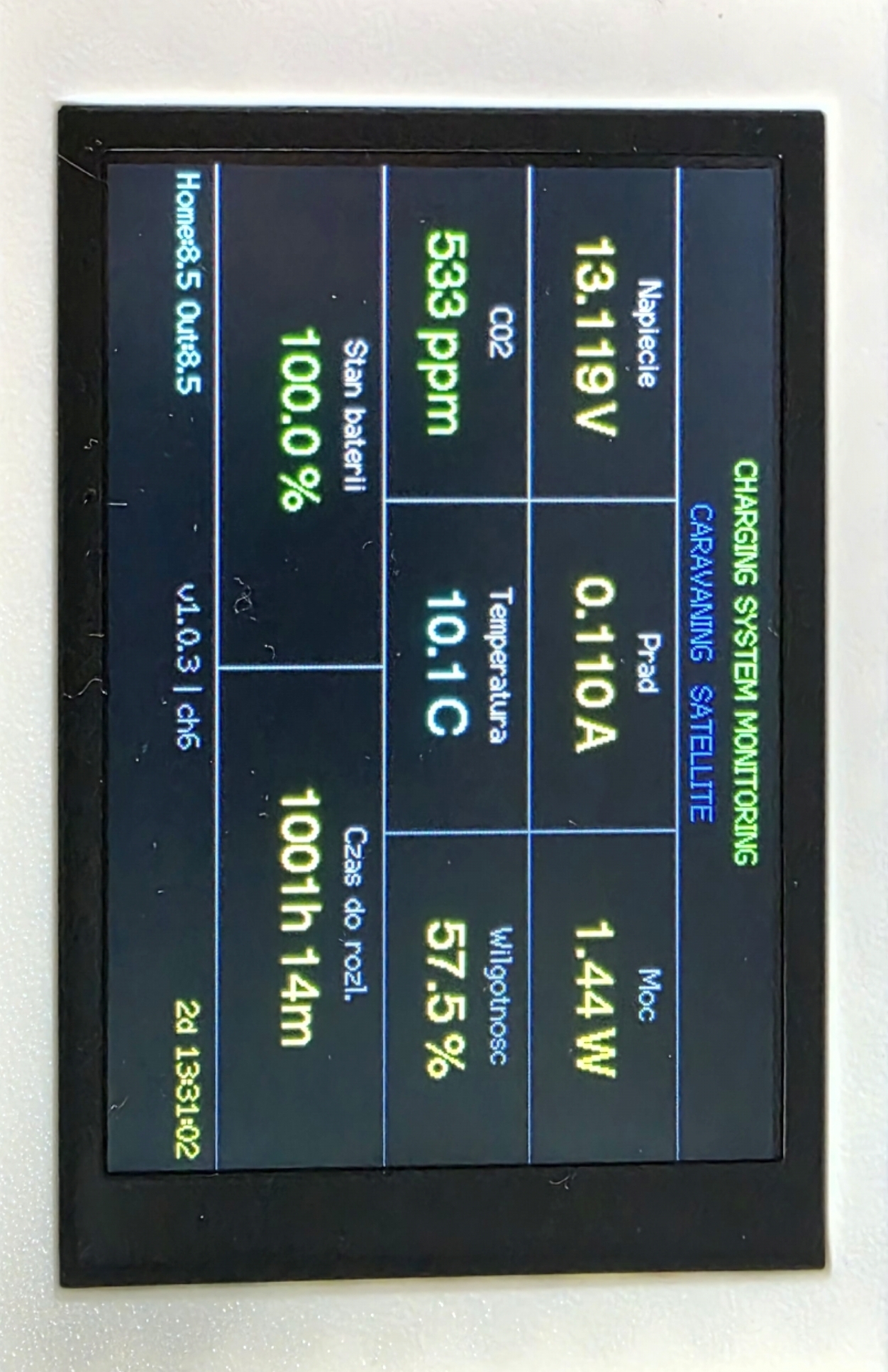

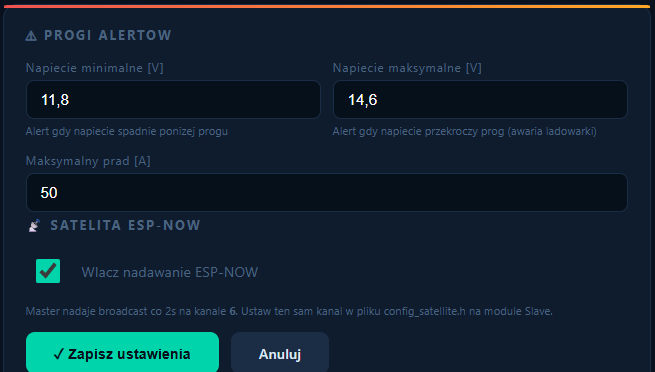

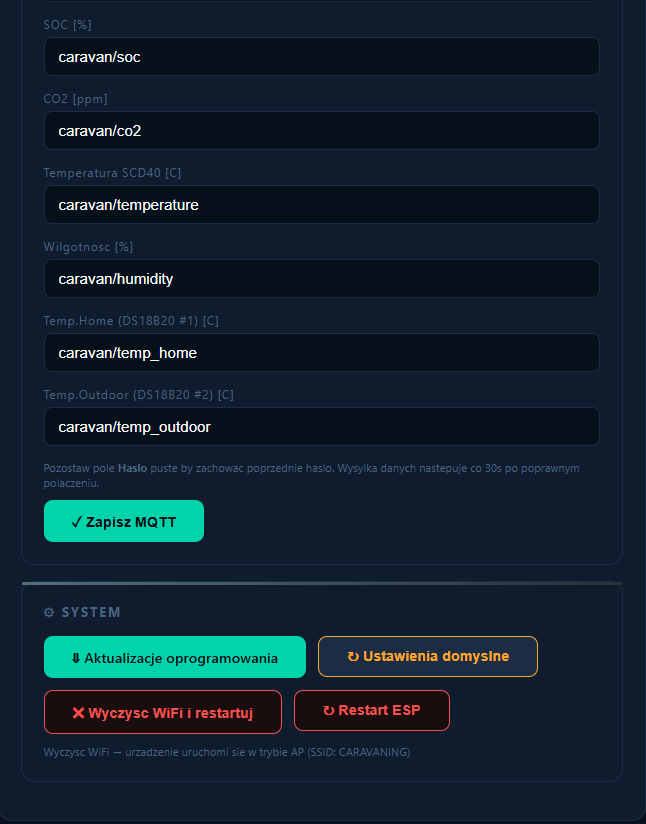

Pomiar napięcia, prądu, mocy i energii akumulatora (INA228) SOC (stan naładowania) i TTE (czas do rozładowania) — krzywa GEL 110Ah Monitoring CO₂, temperatury i wilgotności (SCD40) 2× czujnik DS18B20 — temperatura wewnątrz i na zewnątrz kampera Ekran 480×320 px — 4 strony widoku, orientacja landscape/portrait Bezprzewodowa transmisja danych do Satelity przez ESP-NOW (~1 s) Integracja Home Assistant — MQTT Auto Discovery, 9 encji REST API /json — obsługa aplikacji Android i integracji zewnętrznych Aplikacja Android (Kotlin) — live dane, zmiana strony wyświetlacza Push notyfikacje na telefon przez ntfy.sh (alerty napięcia, CO₂, prądu) OTA update firmware przez przeglądarkę internetową Tryb AP (hotspot 192.168.4.1) gdy brak WiFi — pełna obsługa lokalna Watchdog — auto-restart przy awarii ESP-NOW lub braku pamięci heap Pamięć NVS — trwały zapis ustawień, WiFi, alertów i wyboru strony
